这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS Ⅱ级电源防雷器。一般用户供电系统做到第二级保护就可以达到用电设备运行的要求了第二级电源防雷器采用C类保护器
进行相—中、相—地以及中—地的全模式保护，主要技术参数为：雷电通流容量大于或等于40KA（8/20μs）；残压峰值不大于1000V；响应时间不大于25ns。第三级保护目的是终保护设备的手段，将残余浪涌电压的值降低到1000V以内，使浪涌的能量不致损坏设备。在电子息设备交流电源进线端安装的电源防雷器作为第三级保护时应为串联式限压型电源防雷器，其雷电通流容量不应低于10KA。后的
防线可在用电设备内部电源部分采用一个内置式的电源防雷器，以达到完全小的瞬态过电压的目的。该处使用的电源防雷器要求的大冲击容量为每相20KA或更低一些，要求的限制电压应小于1000V。对于一些特别重要或特别敏感的电子设备具备第三级保护是必要的，同时也可以保护用电设备免受系统内部产生的瞬态过电压影响。对于波通设备、移动机站通设备及雷达设备等使用的整流电源，宜视其工作电压的保护需要分别选用
工作电压适配的直流电源防雷器作为末级保护。第四级及以上根据被保护设备的耐压等级，假如两级防雷就可以做到限制电压低于设备的耐压水平，就只需要做两级保护，假如设备的耐压水平较低，可能需要四级甚至更多级的保护。第四级保护其雷电通流容量不应低于5KA。 [4] 由于电力系统中如单相接地、长线电容效应以及甩负荷等各种原因，会引起工频电压的升高或产生幅值较高的暂态过电压，避雷器具有在一定时间内承受
一定工频电压升高能力。金属氧化物避雷器(MOA）在正常工作时与配变并联，上端接线路，下端接地。当线路出现过电压时，此时的配变将承受过电压通过避雷器、引线和接地装置时产生的三部分压降，称作残压。在这三部分过电压中，避雷器上的残压与其自身性能有关，其残压值是一定的。接地装置上的残压可以通过使接地引下线接至配变外壳，然后再和接地装置相连的方式加以。对与如何减小引线上的残压就成为保护配变的关键所在。引线的
阻抗与通过的电流频率有关，频率越高，导线的电感越强，阻抗越大。

放电计数器是串联在避雷器下面，用来记录避雷器动作次数，掌握雷电活动规律，研究电力系统在大气过电压作用时的运行情况的的电气设备。放电计数器的电气回路由非线性电阻R1、R2、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。图1放电计数器电器回路图图1放电计数器电器回路图放电计数器一般与35kV及以上普通阀型避雷器配合使用，
当雷电流经过避雷器进入放电计数器时，电流的一部分经R1入地，另一部分经R2给电容器C充电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。放电计数器的元件均固定在密封的铝盒中，高压进线端装有瓷绝缘子，地线接在计数器的安装螺钉上。[1]JSY-8型编辑JSY-8型放电计数器是对过电压保护器工作状况进行实时及累计计数的装置，通过它可以详细监视及所保护线路的状况，预知事故前异常情况，达到分析异常动
作原因，事故发生的作用。数据采集JSY-8型过电压放电记录仪采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速，分相累计显示历史动作次数。数据显示JSY-8型过电压放电记录仪采用STN点阵式液晶显示，清晰明了，外观美观。产品结构JSY-8型过电压放电记录仪为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网
线相连接，根据现场需要，可以任意拆分，数据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。产品安装JSY-8型过电压放电记录仪依结构设计，在本体上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装此型号放电计数器。产品运行过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电
池简单方便。技术标准编辑满足技术标准：GB6261-85《静态继电器及保护装置的电气干扰实验》1、过电压动作计数器适用范围10KV及以下系统户内相间距为85及131型保护器配套用2、上图标注方法（见下表）适用系统上图标注说明10KV及以下系统JSY-Ⅲ（3.8、7.6、12.7）85相间距85mmJSY-Ⅲ（3.8、7.6、12.7）131相间距131mm3、JSY-III型过电压放电记录仪提供两
种安装方式（1）本体安装记录仪的显示部分可挂装在保护器上，不需要考虑其他问题。（2）柜门安装记录仪的显示部分安装在柜门上，因此要考虑保护器到记录仪显示部分的号线长度和柜门的开孔位置和尺寸，如下图所示。注：虚线框为记录仪显示部分的外形尺寸，此图为柜门正面图。运行与维护编辑1、放电计数器可用于户内、户外，但使用时应考虑下列因素：（1）应根据配套的阀型避雷器和所保护的电气设备考虑使用的型号。（2）按生
产广家允许使用的海拔高度使用。

原始的防雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，氧化膜防雷器和丸式防雷器。30年代出现了管式防雷器。50年代出现了碳化硅防雷器。70年代又出现了金属氧化物防雷器。现代高压防雷器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。1992
年以来，以德、法为代表的工控标准35mm导轨卡接式可拔插SPD防雷模块，开始大规模引进到中国，稍后以美、英为代表的一体化箱式电源防雷组合也进入了中国 [1 其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。  （2）限压型防雷器：  其工作原理是当没有瞬时过电压时为高
阻抗，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等防雷器大多为限压型。  （3）分流型或扼流型防雷器  分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。  扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。  
用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。按防雷等级分一级防雷器：一般标称在30KA以上。有开关型和限压型。  二级防雷器：一般标称在15——20KA之间。均为限压型。  三级防雷器：一般标一般标称在5——10KA之间均为限压型。 [1] 选用要点编辑配电系统首先要搞清楚自己的配电系统，是TT、TN还是IT系统？因为定了配电系
统，我们才能确定单相，三相，接线方式等，以此选择合适的防雷产品，我国多数配电系统都为TN-S方式。压敏电阻压敏电阻压敏电阻防雷产品中的主要材料是氧化锌压敏电阻，其材料的品质和工艺水平的高低对产品遭受雷击时是否能产生预期的保护作用有直接的影响，所以你在选择防雷器时一定要了解厂家的压敏电阻的来源。重要参数标称电压Un：被保护系统的额定电压相符，在息技术系统中此参数表明了应该选
用的保护器的类型，它标出交流或直流电压的有效值。大持续工作电压Uc：能长久施加在保护器的端，而不引起保护器特性变化和保护元件的大电压有效值。标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的大冲击电流峰值。大放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的大冲击电流峰值。电压保护级别Up：保护器在
下列测试中的大值：1KV/s斜率的跳火电压；额定放电电流的残压。

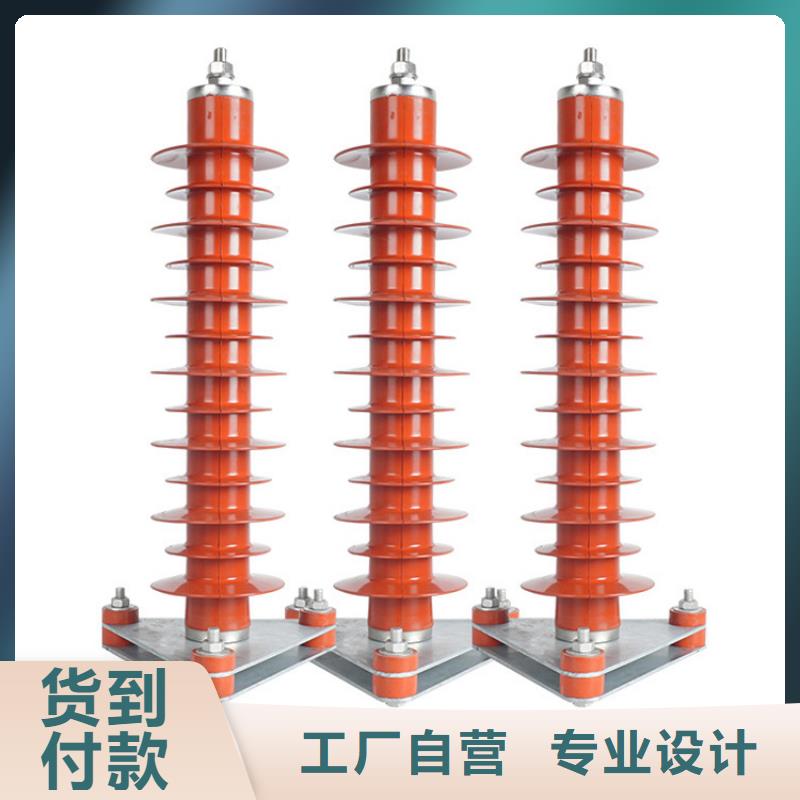

避雷器的通流能力这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。二、保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。因为氧化锌阀片的非线性伏安特性
十分优良，使得在正常工作电压下仅有几百安的电流通过，便于设计成无间隙结构，使其具备保护性能好、重量轻、尺寸小的特征。当过电压侵入时，流过阀片的电流迅速增大，同时限制了过电压的幅值，释放了过电压的能量，此后氧化锌阀片又恢复高阻状态，使电力系统正常工作。三、密封性能良好避雷器元件采用老化性能好、气密性好的优质复合外套，采用控制密封圈压缩量和增涂密封胶等措施，陶瓷外套作为密封材料，确保密封可靠
，使避雷器的性能稳定。四、机械性能主要考虑以下三方面因素：  A承受的地震力；  B作用于避雷器上的大风压力；  C避雷器的顶端承受导线的大允许拉力。五、解污秽性能无间隙氧化锌避雷器具有较高的耐污秽性能。标准规定的爬电比距等级为：II级 中等污秽地区：爬电比距20mm/kv  III级 重污秽地区：爬电比距25mm/kv  IV级 特重污秽地区：爬电比距31mm/kv六、高
运行可靠性长期运行的可靠性取决于产品的质量，及对产品的选型是否合理。影响它的产品质量主要有以下三方面：  A 避雷器整体结构的合理性；  B 氧化锌阀片的伏安特性及耐老化特性；  C 避雷器的密封性能。七、工频耐受能力由于电力系统中如单相接地、长线电容效应以及甩负荷等各种原因，会引起工频电压的升高或产生幅值较高的暂态过电压，避雷器具有在一定时间内承受一定工频电压升高能力。电源防雷器（S
